廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜。它可定義為：由下列部分組成的集合體，一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層。電纜亦可有附加的沒有絕緣的導體。
我國的電線電纜產品按其用途分成下列五大類：裸電線、繞組線、電力電纜、通信電纜和通信光纜、電氣裝備用電線電纜。

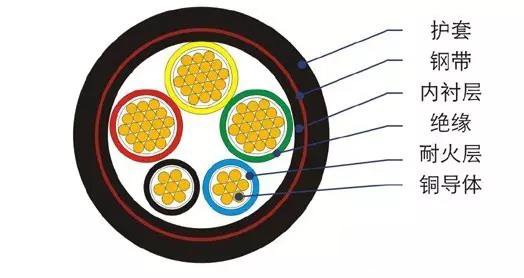

電線電纜的基本結構：
1. 導體：傳導電流的物體,電線電纜的規格都以導體的截面表示。
2. 絕緣：外層絕緣材料按其耐受電壓程度。
二、工作電流及計算
單相：I=P÷(U×cosΦ)
P - 功率(W) U - 電壓(220V) cosΦ - 功率因素(0.8) I - 相線電流(A)
三相：I=P÷(U×1.732×cosΦ)
P - 功率(W) U - 電壓(220V) cosΦ - 功率因素(0.8) I - 相線電流(A)
一般銅導線的安全截流量為5-8A/mm2，鋁導線的安全截流量為3-5A/mm2。
在單相220V線路中，每1kW功率的電流在4-5A左右，在三相負載平衡的三相電路中，每1kW功率的電流在2A左右。
也就是說在單相電路中，每1平方毫米的銅導線可以承受1kW功率荷載；三相平衡電路可以承受2-2.5kW的功率。
但是電纜的工作電流越大，每平方毫米能承受的安全電流就越小。
電纜允許的安全工作電流口訣：
十下五（十以下乘以五）；
百上二（百以上乘以二）；
二五三五四三界（二五乘以四,三五乘以三）；
七零九五兩倍半（七零和九五線都乘以二點五）；
穿管溫度八九折（隨著溫度的變化而變化,在算好的安全電流數上乘以零點八或零點九）；
銅線升級算（在同截面鋁芯線的基礎上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級,則按四平方毫米鋁芯線算）；
裸線加一半（在原已算好的安全電流數基礎上再加一半）。
三、常用電(線)纜規格型號
B -
字母表示布線。
V(V) - 第一個字母表示聚乙烯（塑料）絕緣，第二個字母表示聚乙烯護套。
L(L) - 鋁，無L則表示銅
R - 軟線
S - 雙絞

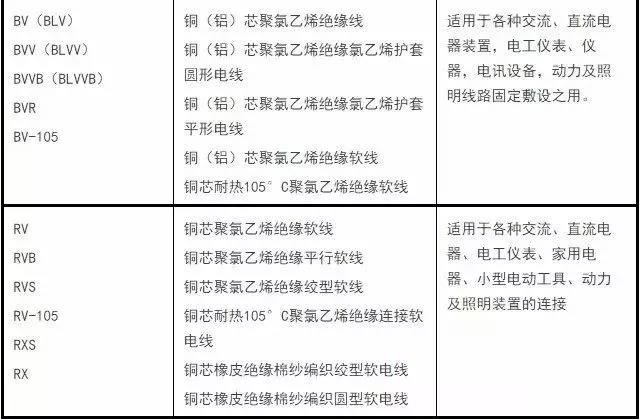

四、常用電(線)纜類型
五、線纜型號定義
BV4
單銅芯聚氯乙烯絕緣電線，銅芯截面面積4平方毫米。
SYV 75-5-1(A、B、C）
S - 射頻 Y - 聚乙烯絕緣 V - 聚氯乙烯護套
A - 64編 B - 96編 C - 128編
75 - 75歐姆 5 - 線徑為5mm 1 - 代表單芯
SYWV 75-5-1
S - 射頻 Y - 聚乙烯絕緣 W - 物理發泡 V - 聚氯乙烯護套
75 - 75歐姆 5 - 線徑為5mm 1 - 代表單芯
RVVP2*32/0.2 RVV2*1.0 BVR
R - 軟線 VV - 雙層護套線 P屏蔽
2 - 2芯多股線 32 - 每芯有32根銅絲 0.2 - 每根銅絲直徑為0.2mm
ZR-RVS2*24/0.12
ZR - 阻燃 R - 軟線 S - 雙絞線
2 - 2芯多股線 24 - 每芯有24根銅絲 0.12 - 每根銅絲直徑為0.12mm
ZR-BVV 3×6.0
表示3根截面6平方毫米的銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜。
NH-VV 3×70+2×35
表示3根截面積70mm2銅芯+2根35mm2銅芯的耐火聚氯乙烯絕緣聚氯乙烯護套電力線纜。
六、其他常識
1、導線截面積計算公式(導線距離/壓降/電流關系)
銅線 S=IL÷(54.4×U) 鋁線 S=IL÷(34×U)
I - 導線中通過的最大電流(A)；
L - 導線長度；
U - 允許的壓降(V)；
S - 導線的截面積(ｍｍ2)。
2、電線線纜基礎知識
①電線一扎長度：100米，正負誤差0.5米；
②電線型號：BV單股，BVR多股，BVV雙膠單股，BVVR雙膠多股；
③電線常用規格：1平方/1.5平方/2.5平方/4平方/6平方/10平方等；
④BV/BVR區別：BV為單芯線，BVR為多股，BVR比BV貴10%左右；
⑤BVR比BV的好處：a水電施工方便.b在板彎時不易把線折斷；
⑥國標GB 4706.1-1992/1998規定的電線負載電流值（部分）；
⑦家庭電路設計，2000年前，電路設計一般是：進戶線4～6mm2，照明1.5mm2，插座2.5mm2，空調4mm2專線；2000年后，電路設計一般是：進戶線6～10mm2，照明2.5mm2，插座4mm2，空調6mm2專線；
⑧電線重量：1.5平方約重2.2公斤，2.5平方約重3.2公斤，4平方約重4.8公斤，6平方約重6.5公斤；
⑨電線2.5平方以下的多股線（1平方,1.5平方）包裝標識為BV(B)，單股則為BV；
⑩電線顏色有：紅色，黃色，藍色，綠色，黑色，黃綠色（地線）。
