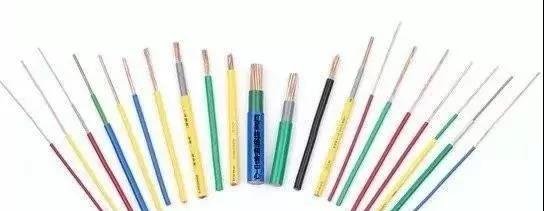

1. 聚乙烯和聚氯乙稀絕緣
電線電纜的塑料絕緣一般采用直接擠包或抽真空擠包兩種。擠包的絕緣層應緊密均勻的連續包在各種導電線芯上，其擠包厚度應保證工藝規定的塑料厚度。絕緣層的工藝厚度應符合并滿足各種電線電纜相應的國家標準（或IEC 標準）中對絕緣層標稱厚度的要求。對有導體屏蔽要求的，其擠包的內導電層的厚度應不包括在絕緣層厚度內；測量絕緣層厚度六點的平均值應不小于標稱值，而測出絕緣層最薄點值可以低于標稱值，但不應小于工藝規定厚度標稱值的90%-0.1mm。
2. 絕緣線芯質量要求
絕緣線芯擠包層經水槽冷卻后，應經直流火花試驗，檢驗絕緣層是否有質量缺陷，若線芯被擊穿則應進行修復。絕緣不得有連續的竹節、波浪及偏芯；絕緣表面應平滑、平整，無疙瘩或塌坑；絕緣層橫斷面上應沒有肉眼可見的氣泡、氣孔、夾雜和砂眼；塑料絕緣不應有塑化不均勻和焦燒等現象，絕緣線芯內擠制時不得進水，以免影響電氣性能，絕緣線芯的識別標志應首尾一致。
3. 護套
（1） 塑料擠出的護套表面應光潔圓整，護套橫斷面無肉眼可見的氣泡、夾雜及砂眼等缺陷，護套擠包層應連續完整，擠包的護套厚度應滿足工藝規定的標稱厚度。其護套的標稱厚度尺寸應符合各種電線電纜相應的國家標準的要求。
（2） 直接擠包在光滑表面的塑料護套，如單芯電纜，不加塑料薄膜繞包帶者，其護套的平均厚度應不小于標稱值，測出任一點的最小厚度應不小于標稱值的85%－0.1mm 。
（3） 直接擠包在非正規圓柱形表面的塑料護套，如在纜芯有繞包帶、金屬鎧裝、皺紋金屬套上擠包外護套，測出任一點的最小厚度應不小于標稱值的80%－0.2mm
（4） 塑料電線電纜的外護套表面，在擠塑過程中，必須進行打印廠名、型號、規格、制造長度、制造年份等永久性的識別標志。。其識別標志的打印方法可采用字輪字塊凸字壓印在護套上，或采用色帶字塊熱印在護套表面上，或采用油墨噴印，印字要清晰完整連續。
（5） 塑料護套出現缺陷時允許進行修補。
模具是產品定型的裝置，是塑料擠出全過程中最后的熱壓作用裝置，其幾何形狀、結構型式和尺寸，溫度高低、壓力大小等直接決定制品加工的成敗，因此任何擠塑產品模具的設計、選配及其保溫措施向來都受到高度重視。在用塑料擠出機擠制電線電纜的絕緣層和護套層時，模具是控制絕緣擠包層厚度的關鍵。為了使塑料塑化的更好，選配合適的模具非常重要，因此要按擠塑工藝參數及配模公式選擇模具。一般電線電纜在選模時，絕緣線芯要選小一些，鎧裝護套要選大些，這樣才能對塑料層表面起到良好的塑化作用，達到工藝規定的要求。
電纜擠出用半擠管式模具的設計
半擠管式模具的設計與擠管式模具的設計基本是一樣的，所不同的是：模芯——模嘴部分的長度沒有擠管式長，且模嘴應在模套定徑區的1/2處；模套——定徑區的長度較擠管式模套的定徑區稍短。其他參數的設計與擠管式模具的設計是一樣的。
總之，設計模具時，除考慮材料、加工、使用壽命外，還應滿足下列條件：
①增加模具的壓力，使塑料從機筒進入模具后的壓力均勻穩定增加，增加塑料的致密性；
②增長模具配合部分的塑料流動通道，使流動中的塑料進一步塑化，從而提高塑料塑化的程度；
③消除模具配合中產生的流動死角，防止塑料在死角中發生老化、產生老膠。
1.擠管式模芯
其結構設計除定徑區部分外，其余外形尺寸與擠壓式模芯基本相同，現對擠管式模芯定徑部分的尺寸設計進行說明。
1）模芯定徑區內徑Φd1：又叫模芯孔徑。
該尺寸根據選用材料的耐磨性、半制品（線芯或纜芯）尺寸的大小及其材質與外徑規整程度等進行設計，一般設計為：絕緣時， d1=d線芯+（2～3）mm ；護套時， d1=d線芯+（3～7）mm 。通常，在設計模具規格時，應考慮系列化，將模具尺寸調整成整數。
2）模芯定徑區外圓柱直徑Φd2：從圖8中，我們可以看出d2決定于d1及其壁厚δ，即d2=d1+2δ ，這個壁厚的設計既要考慮到模芯的壽命，又要考慮塑料的拉伸特性及擠包緊密程度等因素，一般都設計為d2=d1+2（0.5～1.5）mm ，即模芯壁厚為0.5～1.5mm 。
3）模芯定徑區外圓柱長度l1：該尺寸依照尺寸d1考慮擠出塑料成型特性設計，一般設計為l1=（0.5～1）d1+（1～2）mm 。
4）定徑區內圓柱長度l2：該尺寸由加工條件及半制品結構特性所決定。無論如何l2都必須比l1長2～4mm ，主要是保證模芯模嘴部分的強度。
2.擠管式模套
擠管式模套的結構型式與擠壓式模套基本相同，如圖7所示。所不同之處是其結構尺寸中的模套定徑區的直徑d3及其長度l3，必須按與其配合的擠管式模芯來設計
1）模套定徑區直徑d3：該尺寸按擠管式模芯模嘴外圓直徑d2、線芯或纜芯外徑、擠包塑料厚度等因素來設計。一般設計為d3=d2+2δ厚度+拉伸余量。擠管式模具應用理論基礎是塑料的可拉伸性，我們?cè)谠O(shè)計模具時要了解塑料的拉伸特性，利用并控制它。
拉伸比的定義：塑料模口的圓環面積S1與包覆于電纜的圓環面積S2之比。（實際上，拉伸比就是面積轉換）
S1=π/4（d 32-d 22）
S2=π/4（d 擠包后2-d 線芯2）
拉伸比K=S1/S2=（d 32-d 22）/（d 擠包后2-d 線芯2）
一般設計時，聚氯乙烯（PVC ）的拉伸比取1.2～1.8，聚乙烯（PE ）及交聯聚乙烯（XLPE ）的拉伸比取1.3～2.0。則，模套定徑區直徑d3=d2+（2+K）δ厚度，K 值根據絕緣和護套的不同，適當調整。由此，可以看出，擠管式模具的適用范圍較廣。
2）模套定徑區長度l3：該尺寸往往根據塑料的成型特性和模芯定徑區外圓柱的長度l2而定。一般設計為l3= l2-（1～6）mm ，同時應滿足l3=（0.5～1）d3 mm，而且厚度小時取下限，否則，反之。
