一、電機功率與配線直徑計算
首先要計算100KW負荷的線電流。
對于三相平衡電路而言，三相電路功率的計算公式是：P=1.732IUcosφ。
由三相電路功率公式可推出：
線電流公式：I=P/1.732Ucosφ
式中：P為電路功率，U為線電壓，三相是380V，cosφ是感性負載功率因素，一般綜合取0.8你的100KW負載的線電流：
I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A
還要根據負載的性質和數量修正電流值。
如果負載中大電機機多，由于電機的啟動電流很大，是工作電流的4到7倍，所以還要考慮電機的啟動電流，但啟動電流的時間不是很長，一般在選擇導線時只按1.3到1.7的系數考慮。
若取1.5，那么電流就是285A。如果60KW負載中數量多，大家不是同時使用，可以取使用系數為0.5到0.8，這里取0.8，電流就為228A。就可以按這個電流選擇導線、空開、接觸器、熱繼電器等設備。所以計算電流的步驟是不能省略。
導線選擇：
根據某電線廠家的電線允許載流量表，選用50平方的銅芯橡皮電線，或者選70平方的銅芯塑料電線。
變壓器選擇：
變壓器選擇也有很多條件，這里就簡單的用總容量除以功率因素再取整。S=P/cosφ=100/0.8=125KVA
選擇大于125KVA的變壓器就可以了。
50平方的銅芯電纜能承受多少電流也要看敷設方式和環境溫度，還有電纜的結構類型等因素。
50平方10/35KV交聯聚乙烯絕緣電纜長期允許載流量空氣敷設長期允許載流量
（10KV三芯電纜）231A（35KV單芯電纜）260A直埋敷設長期允許載流量(土壤熱阻系數100°C.cm/W)（10KV三芯電纜）217A（35KV單芯電纜）213A
二、根據功率配電纜的簡易計算
已知電機的額定功率為22KW,額定電壓為380V變壓器距井場400米，試問配很截面積多大的電纜線?
(銅的電阻率Ρ取0.0175)(一)有額定容量算出電機在額定功率下的額定電流
解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P為額定功率,COSφ為功率因數,按電機名牌取0.8
有S=I×U算出在額定功率下的額定電流I=S/U=27500/380=73A由計算口訣得
估算口訣：
二點五下乘以九，往上減一順號走。
三十五乘三點五，雙雙成組減點五。
條件有變加折算，高溫九折銅升級。
穿管根數二三四，八七六折滿載流。
說明：
(1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是"截面乘上一定的倍數"來表示，通過心算而得。
倍數隨截面的增大而減小。
"二點五下乘以九，往上減一順號走"說的是2.5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2.5mm’導線，載流量為2.5×9=22.5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
"三十五乘三點五，雙雙成組減點五"，說的是35mm"的導線載流量為截面數的3.5倍，即35×3.5=122.5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變為兩個兩個線號成一組，倍數依次減0.5。即50、70mm’
導線的載流量為截面數的3倍;95、120mm"導線載流量是其截面積數的2.5倍，依次類推。
"條件有變加折算，高溫九折銅升級"。
上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。
若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可;
當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。
如16mm’銅線的載流量，可按25mm2鋁線計算16×5=80可知選用16平方的合適
再由允許壓降算導線橫截面積電機允許最低工作電壓為此360V,變壓器的副邊電壓為380V，在額定功率下允許的最大壓降為為△U為20V，在額定功率下允許的電阻為
R線=△U/I=20/73=0.27Ω
由R線=ΡL/S，算出導線橫截面積：S=ΡL/R線
=0.0175×400/0.27Ω=24.62mm平方
結論：應選25平方的銅電纜
三、如何選用斷路器，熱繼電器
怎么根據電流來選擇多大截面積的電纜，我們選擇的電纜為銅芯電纜。
我們舉例說明，我們要給一臺18.5KW的電機配線，可以算出它的額定電流為37A，也是根據經驗1平方毫米銅線可以通過4~6A的電流，我們取其中間值5A，那么電纜線的截面積應為37/5=6.4平方毫米。我們的標準電纜有6平方毫米和平共10平方毫米的，為了保證可靠性，我們選擇10平方的電纜。其實具體選擇中我們也可能會選擇6平方的，這要綜合考慮，負載工作時消耗的功率是多大，如果只有額定的60%不到的話，可以這樣選擇，如果基本上要工作在額定功率附近，那只能選擇10平方的電纜了。
如何根據電機的功率，考慮電機的額定電壓，電流配線，選用斷路器，熱繼電器
三相二百二電機，千瓦三點五安培。
常用三百八電機，一個千瓦兩安培。
低壓六百六電機，千瓦一點二安培。
高壓三千伏電機，四個千瓦一安培。
高壓六千伏電機，八個千瓦一安培。
一臺三相電機，除知道其額定電壓以外，還必須知道其額定功率及額定電流，比如：一臺三相異步電機，7.5KW，4極（常用一般有2、4、6級，級數不一樣，其額定電流也有區別），其額定電路約為15A。
1、斷路器：
一般選用其額定電流1.5-2.5倍，常用DZ47-6032A
2、電線：
根據電機的額定電流15A，選擇合適載流量的電線，如果電機頻繁啟動，選相對粗一點的線，反之可以相對細一點，載流量有相關計算口決，這里我們選擇4平方。
3、交流接觸器：
根據電機功率選擇合適大小就行，1.5-2.5倍,一般其選型手冊上有型號，這里我們選擇正泰CJX2--2510，還得注意輔助觸點的匹配，不要到時候買回來輔助觸點不夠用。
4、熱繼電器
其整定電流都是可以調整，一般調至電機額定電流1-1.2倍。
（1）多臺電機配導線：把電機的總功率相加乘以2是它們的總電流。
（2）在線路50米以內導線截面是：總電流除4.（再適當放一點余量）
（3）線路長越過50米外導線截面：總電流除3.（再適當放一點途量）
（4）120平方以上的大電纜的電流密度要更低一些
四、小結
斷路器選擇：
電機的額定電流乘以2.5倍，整定電流是電機的1.5倍就可以了,這樣保證頻繁啟動,也保證短路動作靈敏。
熱繼電器的整定值是電機額定電流是1.1倍。
交流接觸器：
交流接觸器選擇是電機流的2.5倍。
這樣可以保證長期頻繁工作

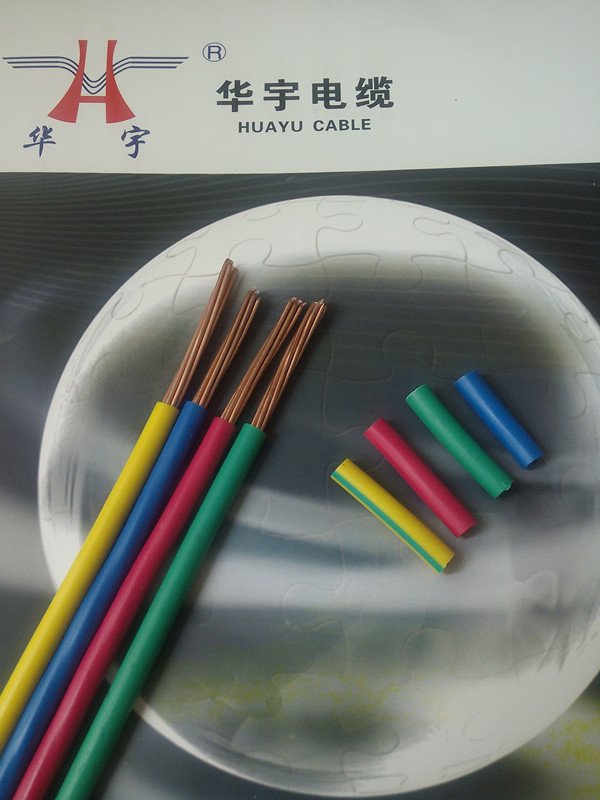

青島華強電纜是一家專注生產電線電纜的廠家，公司生產的華宇牌電線電纜各項性能均達到國際電工委員會和國家標準的要求，主導產品有：鋁合金電纜、交聯電力電纜、聚氯乙烯絕緣電力電纜、控制電纜、計算機電纜、礦物絕緣電纜、電氣裝備用電線電纜等多種型號電纜，還可以根據用戶需求加工定做需要的特種電纜。
