1. 電纜敷設馳度、波形彎度、交叉的預留(附加)長度按電纜全長的2.5%計算,單位為m/根。
2.電纜進入建筑物的預留(附加)長度為規范規定最小值2.0m,單位為m/根。
3.電纜進入溝內或吊架時引上(下)預留的預留(附加)長度為規范規定最小值1.5m,單位為m/根。
4.變電所進出線的預留(附加)長度為規范規定最小值1.5m,單位為m/根。
5.電力電纜終端頭的預留(附加)長度為檢修余量最小值1.5m,單位為m/根。
6.電纜中間接頭盒的預留(附加)長度為檢修余量最小值兩端各留2.0m,單位為m/根。
7.電纜進控制、保護屏及模擬盤等的預留(附加)長度按盤面尺寸的高+寬計算,單位為m/根。
8.高壓開關柜及低壓配電盤、箱的預留(附加)長度為盤下進出線2.0m,單位為m/根。
9.電動機的預留(附加)長度從電機接線盒起算的0.5m計算,單位為m/根。
10.廠用變壓器的預留(附加)長度從地坪起算的3.0m計算,單位為m/根。
11.電纜繞過梁柱等增加長度的預留(附加)長度按被繞物的斷面實際增加長度計算,單位為m/根。
12.電梯電纜與電纜架固定點的預留(附加)長度為規范規定最小值每處0.5m計算,單位為m/根。電纜附加及預留的長度是電纜敷設長度的組成部分，應計入電纜長度工程量之內。
請各位大蝦對2到12條給個比較詳細的解釋。最好能圖文并茂！例如第4條此處的附加長度是否對進強弱電間有效另預留此長度后變電所內電纜是否可以另外計算？（施工單位決算角度考慮）
山東電纜常識

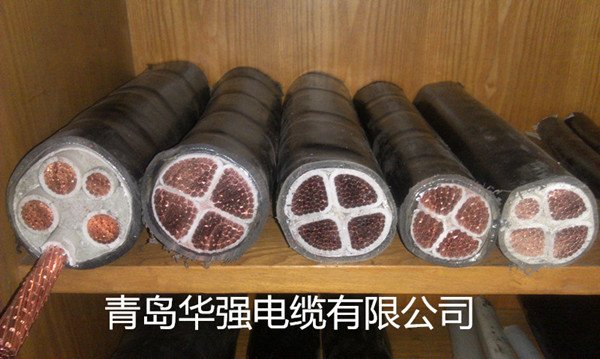

VV與YJV的區別說明
1、YJV絕緣用的是交聯聚乙烯、VV絕緣用的是聚氯乙烯.
2、YJV電纜工作溫度達90度，而VV只有70度，同截面積YJV電纜載流量大。
VV類電纜導體運行最高額定溫度為攝氏70度，短路時（持續時間小于5秒）最高溫度不超過攝氏160度。
YJV類電纜導體運行最高額定溫度為攝氏90度，短路時（持續時間小于5秒）最高溫度不超過攝氏250度。
3、YJV從長遠看比VV好（使用壽命長等），但比VV貴。
4、從技術經濟指標看，三芯的YJV比VV電纜的各項參數都要高。
在民用建筑中推薦使用YJV，其載流量比VV的大，更為主要的是在電氣火災時，由于其絕緣材料不含氯，燃燒時不會產生有毒氣體。
型號 名稱
DF-VV 聚氯乙烯絕緣聚氯乙烯護套預制帶分支電纜
DF-ZR-VV 聚氯乙烯絕緣聚氯乙烯護套預制帶分支阻燃電纜
DF-NH-VV 聚氯乙烯絕緣聚氯乙烯護套預制帶分支耐火電纜
DF-YJV 交聯聚乙烯絕緣聚氯乙烯護套預制帶分支電纜
DF-ZR-YJV 交聯聚乙烯絕緣聚氯乙烯護套預制帶分支阻燃電纜
DF-NH-YJV 交聯聚乙烯絕緣聚氯乙烯護套預制帶分支耐火電纜
電纜表示方法為：型號+電壓等級+主干電纜截面+分支電纜截面
舉例：主干電纜絕緣為交聯聚乙烯絕緣、聚氯乙烯護套、導體截面為240mm2,分支電纜絕緣為交聯聚乙烯絕緣、聚氯乙烯護套、導體截面為35 mm2，
表示為：DF-YJV0.6/1kV1×240+1×35。
電氣安裝工程規范
1 、一般規定
1.1 本章適用于住宅單相人戶配電箱戶表后的室內電路布線及電器、燈具安裝。
1.2 電氣安裝施工人員應持證上崗。
1.3 配電箱戶表后應根據室內用電設備的不同功率分別配線供電；大功率家電設備應獨立配線安裝插座。
1.4 配線時，相線與零線的顏色應不同；同一住宅相線(L)顏色應統一，零線(N)宜用藍色，保護線(PE)必須用黃綠雙色線。
1.5 電路配管、配線施工及電器、燈具安裝除遵守本規定外，尚應符合國家現行有關標準規范的規定。
1.6 工程竣工時應向業主提供電氣工程竣工圖。
2、 主要材料質量要求
2.1 電器、電料的規格、型號應符合設計要求及國家現行電器產品標準的有關規定。
2.2 電器、電料的包裝應完好，材料外觀不應有破損，附件、備件應齊全。
2.3 塑料電線保護管及接線盒必須是阻燃型產品，外觀不應有破損及變形。
2.4 金屬電線保護管及接線盒外觀不應有折扁和裂縫，管內應無毛刺，管口應平整。
2.5 通信系統使用的終端盒、接線盒與配電系統的開關、插座，宜選用同一系列產品。
3、 施工要點
3.1 應根據用電設備位置，確定管線走向、標高及開關、插座的位置。
3.2 電源線配線時，所用導線截面積應滿足用電設備的最大輸出功率。
3.3 暗線敷設必須配管。當管線長度超過15m或有兩個直角彎時，應增設拉線盒。
3.4 同一回路電線應穿入同一根管內，但管內總根數不應超過8根，電線總截面積(包括絕緣外皮)不應超過管內截面積的40%。
3.5 電源線與通訊線不得穿入同一根管內。
3.6 電源線及插座與電視線及插座的水平間距不應小于500mm。
3.7 電線與暖氣、熱水、煤氣管之間的平行距離不應小于300mm，交叉距離不應100mm。
3.8 穿入配管導線的接頭應設在接線盒內，接頭搭接應牢固，絕緣帶包纏應均勻緊密。
3.9 安裝電源插座時，面向插座的左側應接零線(N)，右側應接相線(L)，中間上方應接保護地線(PE)。
3.10 當?shù)鯚糇灾卦?span>3kg及以上時，應先在頂板上安裝后置埋件，然后將燈具固定在后置埋件上。嚴禁安裝在木楔、木磚上。
3.11 連接開關、螺口燈具導線時，相線應先接開關，開關引出的相線應接在燈中心的端子上，零線應接在螺紋的端于上。
3.12 導線間和導線對地間電阻必須大于0.5MΩ。
3.13 同一室內的電源、電話、電視等插座面板應在同一水平標高上，高差應小于5mm。
3.14 廚房、衛生間應安裝防濺插座，開關宜安裝在門外開啟側的墻體上。
3.15 電源插座底邊距地宜為300mm，平開關板底邊距地宜為1400mm。
